Dessinez vos schémas pneumatiques et regardez-les fonctionner
Posez vos vérins et distributeurs, reliez-les, puis lancez la simulation : l'air passe dans les conduites, les distributeurs basculent, les tiges sortent. Pour apprendre et comprendre, comme en atelier.
Fait en Bretagne par un apprenant en maintenance industrielle · Novelys Group
Tout ce qu'il faut pour un schéma qui marche
Les symboles des cours (norme ISO 1219), un dessin simple à la souris, et une simulation qui montre ce qui se passe vraiment.
Une bibliothèque de symboles
Source, échappement, vérins simple et double effet, distributeurs 3/2 et 5/2 (bouton, galet, pilotés, bistable), réducteur de débit, cellules ET / OU, temporisation.
Relier en un geste
On clique sur un orifice, on glisse jusqu'à un autre : la conduite se trace toute seule, à angle droit. Les repères (1A1, 1V1, 1S1…) se posent tout seuls.

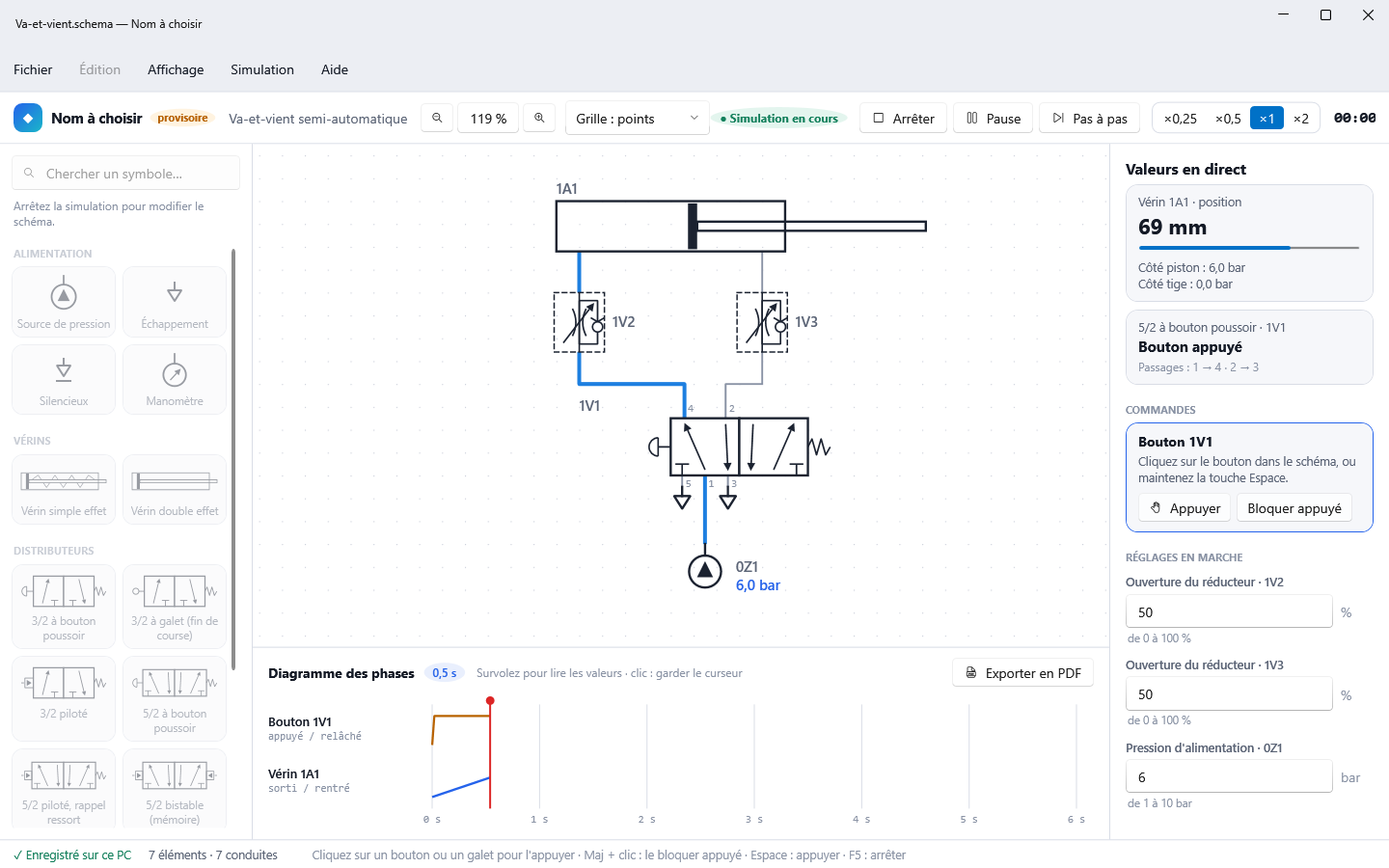

La simulation
Les conduites sous pression passent en bleu, celles à l'échappement en gris. On appuie sur les boutons à la souris, la tige sort, touche les galets, rentre.
Ralenti et pas à pas
Pause, pas à pas, vitesse ×0,25 pour bien voir chaque étape d'un cycle, avec le chrono et le diagramme des phases.
Des valeurs réalistes
Pression de chaque côté du piston, force selon le diamètre, charge trop lourde, réducteurs qui freinent la tige : on règle et on voit la différence tout de suite.
Les erreurs signalées
Avant de simuler, le logiciel montre les orifices oubliés et les capteurs qui ne sont réglés sur aucun vérin.
Pensé pour la formation
Né dans une formation de technicien de maintenance, pour réviser les cours de pneumatique autrement qu'avec une feuille et un crayon.
- Comprendre un cycle en le regardant tourner au ralenti, case par case.
- S'entraîner chez soi : un vrai logiciel Windows, sans connexion Internet.
- Les mots des cours : orifices 1, 2, 3, 4, 5, 12, 14, repères normalisés, symboles ISO.
- Imprimer son travail : le schéma et son diagramme des phases en PDF, avec votre nom.
- Bientôt : exercices de pannes à trouver, électrique et hydraulique.
En images
Des images du vrai logiciel, pas des dessins.

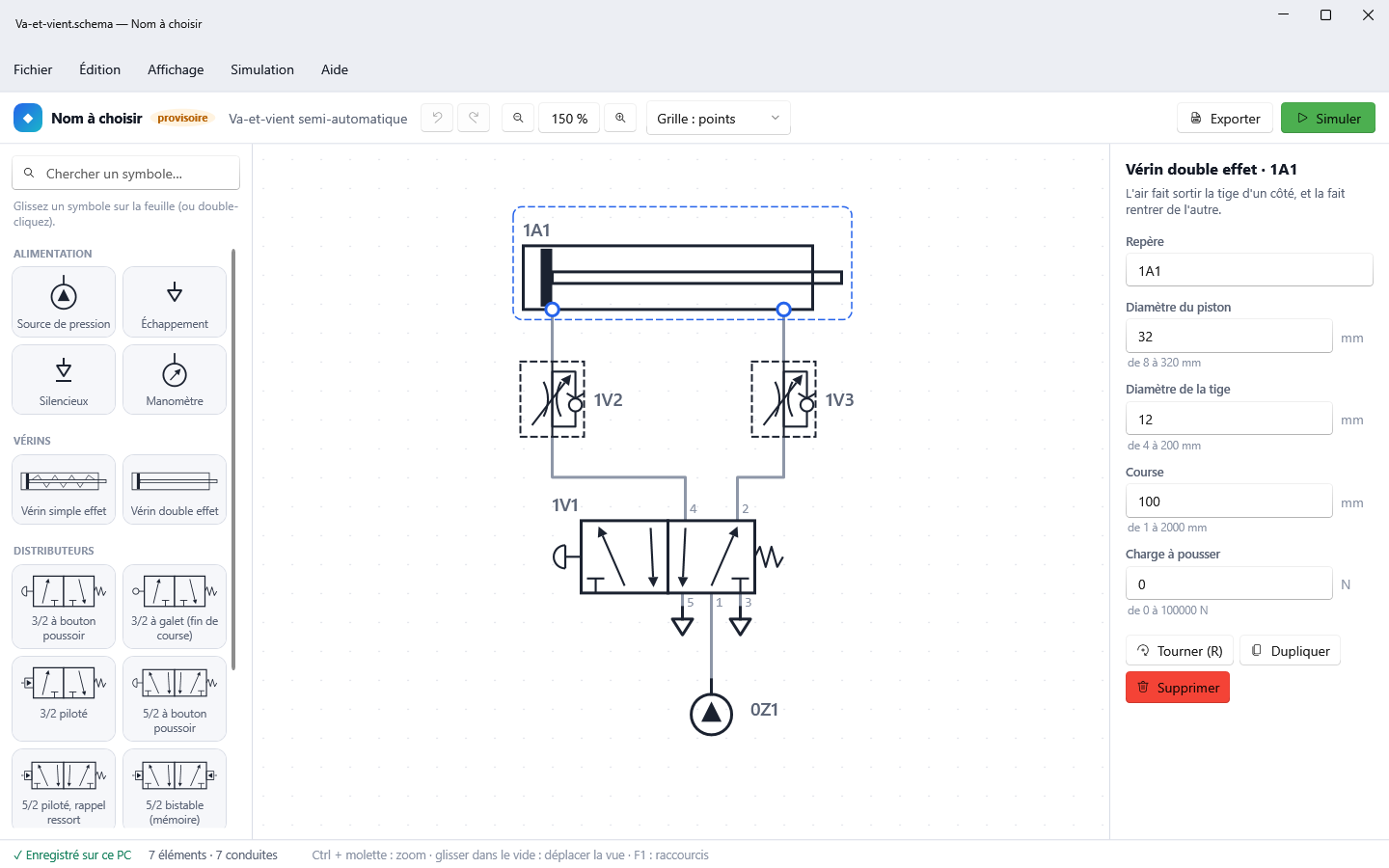

L'éditeur : la bibliothèque à gauche, la feuille au milieu, les réglages de l'élément choisi à droite.
Comment ça marche
Trois étapes, sans rien installer de compliqué.
Dessinez
Glissez les symboles sur la feuille et reliez les orifices.
Simulez
Un clic sur « Simuler » et appuyez sur les boutons du schéma.
Comprenez
Ralentissez, mettez en pause, regardez les pressions, les positions et le diagramme des phases.
Où en est le logiciel
Il avance morceau par morceau. Voici ce qui est prêt et ce qui arrive.
Soyez prévenu de la sortie
Laissez votre adresse e-mail : vous recevrez un seul message, le jour où le logiciel est disponible. Pas de publicité, et votre adresse n'est jamais donnée à personne.
Questions
Les réponses aux questions qu'on pose le plus.
Sur quels ordinateurs fonctionne-t-il ?
Sur Windows 10 et Windows 11. Pas besoin d'Internet pour l'utiliser : vos schémas sont des fichiers enregistrés sur votre ordinateur.
Combien coûtera-t-il ?
Le prix n'est pas encore fixé. Les personnes inscrites à « Prévenez-moi » le sauront en premier.
Est-ce que ça remplace les logiciels utilisés en formation ?
Il sert à apprendre et à s'entraîner : dessiner, simuler, comprendre un cycle. Il est fait pour être simple à prendre en main.
Y aura-t-il l'électrique et l'hydraulique ?
Oui, après le pneumatique : l'électrique, l'électro-pneumatique (distributeurs commandés par des bobines), puis l'hydraulique.
Je suis une école : peut-on l'utiliser avec toute une classe ?
Oui, c'est prévu. Inscrivez-vous en choisissant « École ou centre de formation » : on vous contactera à la sortie.
